Мощный съемник для больших подшипников своими руками

Съемник подшипников электроинструмента своими руками

В этой инструкции вы узнаете, как сделать простой, мощный съемник, который будет всегда вас выручать в сложной ситуации. Для его сборки понадобится кусок толстостенной трубы и толстая стальная пластина. При желании вы сможете сделать себе несколько штук таких съемников для изделий различных размеров. Рассмотрим по порядку, как же сделать такое приспособление.

Материалы и инструменты, которые использовал автор:
Список материалов:
– толстостенная труба;
– толстая стальная пластина;
– болт и гайка (побольше);
– металлический стержень (из него делается ручка);
– краска.

Список инструментов:
– сварка ;
– болгарка (отрезной диск, металлическая щетка, а также шлифовальный диск);
– дрель с битами большого размера или сверлильный станок;
– токарный станок, отрезной станок (не обязательно).

Процесс изготовления съемника:

Шаг первый. Подготавливаем основную часть
В качестве основной части съемника выступает кусок стальной толстостенной трубы, он работает как рама. Если труба будет недостаточно прочной, а нагрузки большими. Ее запросто может согнуть. Толщина стенок трубы должна быть как минимум 3 мм.

Отрезаем от трубы нужный кусок, автор использует для этого отрезной станок, но все можно сделать и болгаркой. Теперь начинается самое сложное, в трубе нужно вырезать окно. Это можно сделать при помощи болгарки, это долго, но вполне осуществимо.

Шаг второй. Изготавливаем верхнюю и нижнюю опоры
Для верхней опоры автор решил использовать максимально толстую листовую сталь. Вырезаем круг нужного диаметра. Автор для работы использует болгарку, сперва вырезаем «многоугольник», а потом с помощью шлифовального круга доводим его до идеала.

Аналогичным образом вырежьте и другой круг. Тут автор использовал сталь чуть тоньше, но лучше таким не рисковать, так как нагрузки на обе опоры примерно одинаковые.

В завершении вам нужно доработать опоры. В верхней опоре нужно просверлить отверстие под болт. Сперва сверлим небольшое отверстие дрелью, а потом рассверливаем до нужного диаметра. Автор для этих целей использовал токарный станок.

Что касается нижней опоры, то в ней по центру тоже сверлим отверстие, по диаметру оно должно быть немного больше, чем диаметр осей, с которых вы думаете снимать подшипники. Потом вырежьте к этому отверстию фигуру в виде треугольника. Опоры готовы, идем дальше!

Приварив опоры, теперь нужно закрепить гайку. Заворачиваем в нее болт и вставляем в отверстие. Хорошенько привариваем гайку, но старайтесь не перегревать, так как металл может стать мягким. Автор крепит гайку сверху, но я рекомендовал бы ее крепить изнутри, так она будет опираться на опору, а сварочный шов на разрыв может оказаться не слишком надежным.

В завершении вам останется закрепить ручку, для этого автор использовал резьбовой стержень. С помощью ручки будет удобно снимать подшипники, которые сидят не слишком жестко. В другом случае вы всегда можете использовать гаечный ключ.

Ну что, проверим? В качестве испытаний автор пробовал снимать подшипники с якоря дрели и так далее. Теперь все делается легко и при этом гарантированно, что вы не повредите изделие. Помимо подшипников снимать этим приспособлением можно также различные втулки и прочие подобные детали. Если ось окажется слишком тонкой, под снимаемый подшипник можно придумать проставку, которая будет упираться в основу съемника. Ну, или вы можете сделать отдельный съемник для мелких деталей, собирается то он легко.

Перед снятием рекомендуется смазать ось маслом или WD-40, так дело пойдет быстрее. На этом все, удачи и берегите себя!

Как понять, что ступичный подшипник вышел из строя? По звуку! Главный симптом — гул, усиливающийся при разгоне. Если он возникает лишь изредка, значит, подшипник только начал ломаться. Постоянный подозрительный звук при нарастании нагрузки означает, что эта часть авто требует немедленной замены. В любом случае для проведения ремонта понадобится съёмник подшипников. Его можно купить либо сделать своими руками.

Как съёмник облегчает жизнь автовладельца

С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой. Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

Инструменты подразделяются на две группы.

• Гидравлические. При их работе применяется гидравлическая тяга, снятие и посадка выполняются в полуавтоматическом режиме. Основной частью такого съёмника является гидравлическая гайка, внутренняя полость которой давит на специальный поршень. Тот в свою очередь передаёт усилие на нужную деталь. Гидравлическая модель востребована у владельцев грузовиков и других крупногабаритных машин — с её помощью можно без особого труда снять самые массивные внутренние части.

Так выглядит гидравлический съёмник подшипников

• Механические. Действуют от мускульной силы человека, востребованы для монтажа/демонтажа ступичных подшипников. Бывают двухзахватными, трёхзахватными и внутренними. Двухзахватные — самые простые. Их используют там, где нужен максимальный контроль процесса. Трёхзахватные оснащаются тремя лапами и применяются для работ с передней ступицей и генератором. Внутренние варианты пригодятся для снятия шариковых и игольчатых роликовых подшипников, вдобавок ими можно демонтировать разные латунные муфты.

Съёмники подшипников могут иметь разные размеры, но самыми популярными являются универсальные. Их параметры можно регулировать вручную, подстраивая под любой диаметр.

Своими руками можно сделать разные инструменты, но лучше всего изготовить универсальный трёхзахватный вариант — его удобно использовать.

Схема двухзахватного съемника

Делаем универсальный трёхзахватник своими руками

Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

• листовой металл (шириной в 10 мм);
• металл-кругляк поперечником в 30 мм.

Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

1. Первый этап изготовления — набросок. Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.
2. Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм. Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.
3. Делаем сердцевину. Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок. Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.

Так должны выглядеть детали будущего съемника

Финальная часть работы — изготовление винта. Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.

Простой способ изготовления самодельного устройства для съёма

Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

• стальная труба, внутренний диаметр которой будет больше диаметра подшипника;
• металлическая пластина толщиной более 5 мм;
• болгарка;
• шпилька с гайкой или болт с длинной резьбой;
• несколько гаек.

1. Отрезаем кусок трубы нужных параметров.

Отрезаем часть трубы

Размечаем на металлическом листе все нужные элементы, обводим трубу и подшипник.

Размечаем будущие детали

Вырезаем детали болгаркой, обтачиваем их для соответствия точным параметрам.

Вырезанные детали

Сверлим отверстия для болта в полученных шайбах.

Сверлим отверстия для болтов

Как сделать двухзахватный съёмник ступичного подшипника: видео

Сделать съёмник подшипников своими руками совсем не трудно — не нужны ни дорогие материалы, ни специфические навыки. Воспользовавшись инструкциями, вы легко справитесь с задачей и получите полезный инструмент для ремонта авто.

Очень крутая и полезная вещь. Съемник для подшипников. Пригодится труба, железная пластина, большая шайба, болт, гайка.

Для начала отметим на трубе размер, который необходимо отпилить. Полученному отрезку приварить шайбу. Ровно поставим на отверстие гайка и приварим. Почистим неровности болгаркой.
Отмерить 1,5 сантиметра, сделаем пропил. С другой стороны тоже самое. Отрежем два небольших кусочков от пластины. Они будут вставлены в две прорези. Получился съемник.

Как работает этот инструмент? Одеваем на подшипника. Заходим за него две пластинки. Вращаем болт. Он упирается в вал и стягивает подшипник с него. С помощью этого приспособления можно без проблем убрать его с генератора и электродвигателя. Наружный диаметр детали не должен превышать внутренний размер трубы.

Видео AVTO CLASS.

Вторая идея

Айрат Валиахметов – ведущий одноимённого канала на youtube разработал свою оригинальную идею. В магазине такие инструменты стоят недешево. Поэтому решила сделать сам. Взял металлическую полосу шириной 30, толщиной 4 миллиметра. Нарезал её полосками. Сварил. Пластины. Зацепы, чтобы захватывать подшипника. Делаются два пропила болгаркой. Вставлены две гайки, приварены. Червяка взял от старой советской струбцины. Сталь каленая. Чтобы инструмент получился универсальным, сделал по 4 отверстия с каждой стороны. Можно ставить на любую ширину. Если надо, лапы вытаскиваются, переворачивается на другую сторону. Можно вытаскивать подшипник.

На изготовление инструмента понадобилось 2 часа.

3 комментария

Лет 20-ть назад потребовалось заменить подшипник опорный первичного вала коробки передач у ВОЛГИ- ничего в руках не было – и денег в том числе. Спросил у соседа работавшего до того таксистом – он поделился опытом – в таксопарке снимали – размягчали мыло и набивали в подшипник и вставляю вал-тем самым выталкивался……..

Е-Моё….. Но голь на выдумку хитра – взял кусок П-образного швеллера – просверлил отверстие , взял болт – сточил грани головки по размеру внутреннего отверстия! Вставив -застопорил его в подшипнике гвоздиком и получившимся “съёмником” – извлёк подшипник – делов то!

У меня *краб* с тремя лапками, и всё равно соскальзывает :-(. Иногда подшипник хорошо слазит, а иной, хоть “зубами грызи”, ни в какую не хочет слазить

Под прессом нормально слазит обычно…., но уж если намертво то феном нагреваешь и резко охлаждаешь по центру обычно сдвигается….а этой приспособой навряд ли сорвёшь….её даже толком не зафиксируешь)

Точильный станок с педальным приводом

Материалы и инструменты, которые использовал автор:

Список материалов:
– два точильных круга;
– стальной уголок;
– стальные пластины;
– квадратная труба;
– звездочки и цепь от велосипеда;
– стальная труба (для изготовления вала);
– шайбы и гайки;
– подшипники;
– пружина;
– листовой алюминий;
– краска.

Список инструментов:
– болгарка ;
– сварочный аппарат;
– дрель ;
– гаечные ключи;
– тиски.

Процесс изготовления точильного станка:

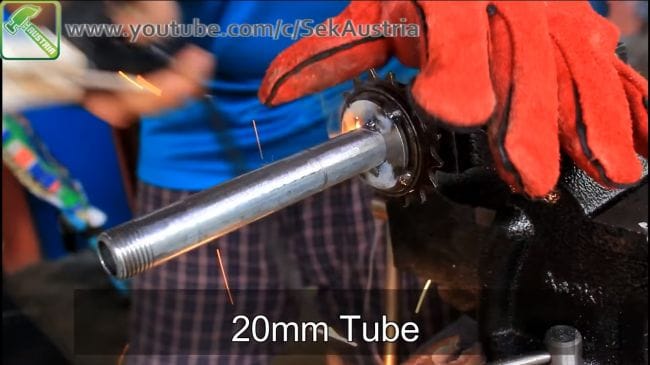

Шаг первый. Установим на вал ведомую звездочку
Ведомая звездочка используется малого размера, а ведущая большого, это все для того, чтобы получить высокие обороты при нажатии на педаль. В качестве звездочки используется задняя велосипедная звездочка с храповым механизмом. В итоге при нажатии на педаль один раз будет срабатывать храповик, и точильные диски будут вращаться некоторое время. Это позволит экономить энергию, так как не нужно продолжать «крутить педаль».

В качестве вала автор использовал кусок трубы с резьбой на обоих концах, благодаря резьбе мы сможем прикрутить точильные диска гайками. Надеваем звездочку на трубу, нам нужно ее приварить к трубе за внутреннюю часть, то есть храповик должен работать. В качестве переходных элементов автор использовал стальные шайбы, к ним и привариваем звездочку.

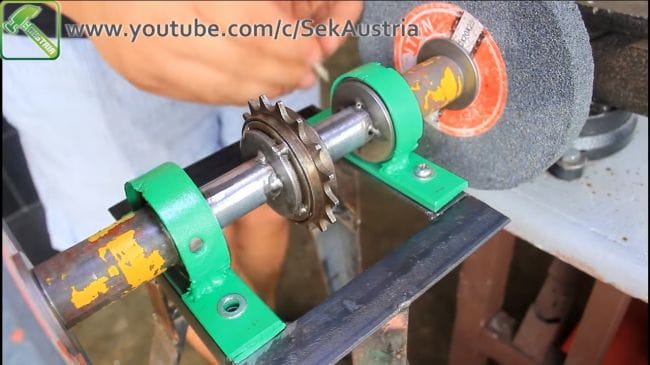

Шаг второй. Установка подшипников

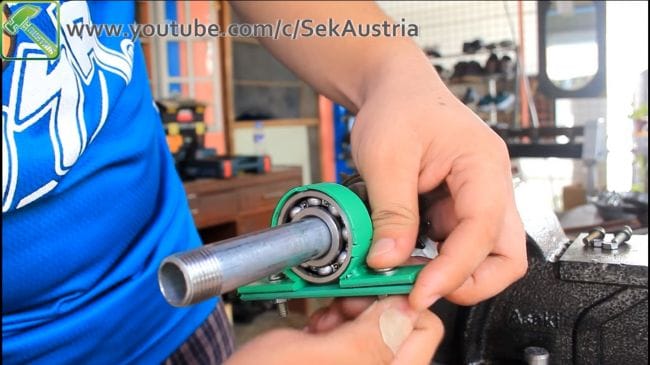

Подбираем подходящие подшипники в соответствии с диаметром вала. В первую очередь надеваем шайбы, а следом подшипники. Шайбы привариваем к валу, в итоге получаем отличнее упоры под подшипники. Для крепления подшипников вам нужно будет сделать из листовой стали хомуты, можно купить и готовые. На фото крепежные детали покрашены в зеленый.

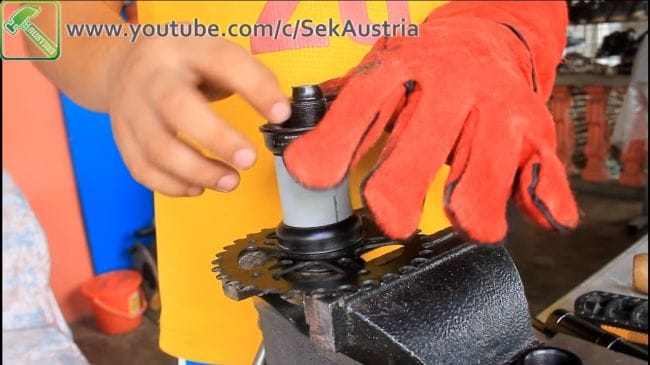

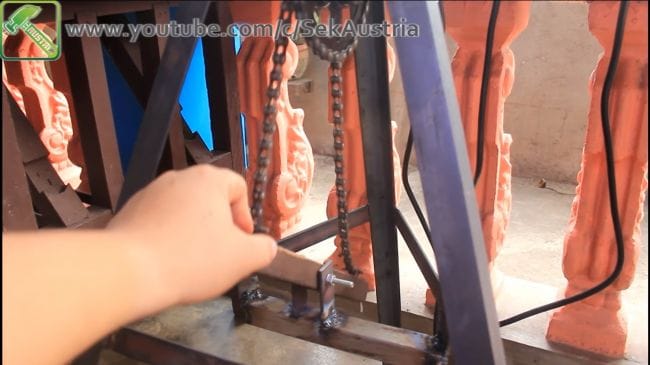

Шаг шестой. Готовим ведущую звездочку и устанавливаем на раме
В качестве ведущей звездочки понадобится ведущая звездочка от велосипеда. Зажимаем ее в тиски и отрезаем лишние части (шатуны) как автор на фото. Причем сделать это можно ножовкой по металлу.

Затем берем еще одну заднюю маленькую звездочку и привариваем ее к ведущей, как автор. Она нужна для того, чтобы можно было подключить педаль посредством цепи. Звездочку крепим статично, то есть, храповой механизм тут не нужен.

Установите на ось чашки с подшипниками, между чашками нужно установить распорку. В качестве нее используем кусок стальной трубы.

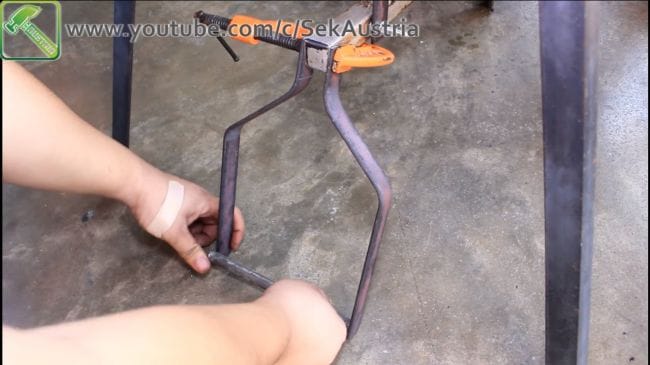

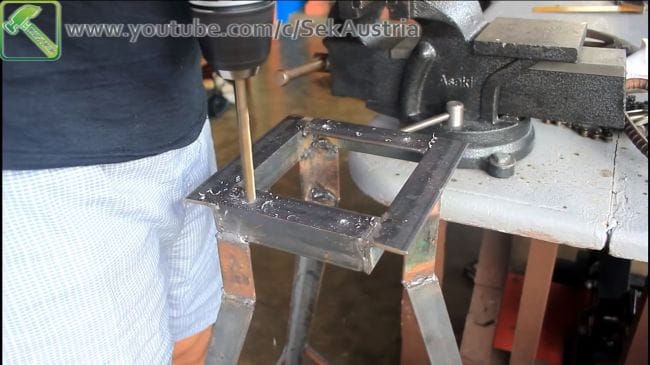

В центре коромысла сверлим отверстие под болт. Сварите из куска квадратной трубы и пластин крепежную деталь, чтобы коромысло можно было закрепить на раме. Крепим коромысло с помощью болта с гайкой, но помните, что оно должно качаться легко. Вот и все, теперь отрезаем нужный кусок цепи и крепим концы к петлям коромысла с помощью гвоздей или других подходящих штифтов.

Шаг восьмой. Изготовление педали
Для изготовления педали возьмите кусок квадратной трубы и закрепите его шарнирно при помощи болта с гайкой. В коромысле и нижнем рычаге сверлим отверстия и устанавливаем болты с гайками, это будут оси. Через которые мы соединим два рычага. Ну а далее изготовьте из стальных пластин педаль, профиль задайте на свое усмотрение. Проверьте, как работает установка!

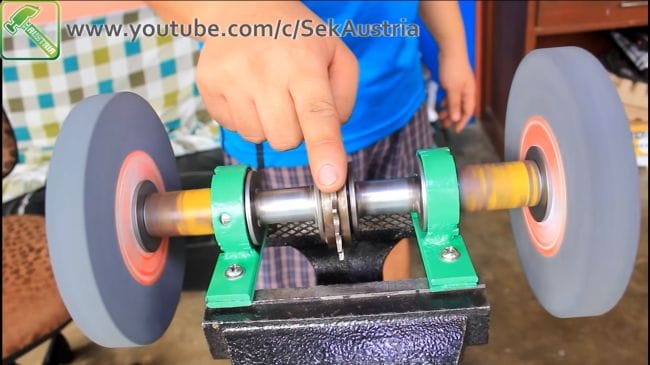

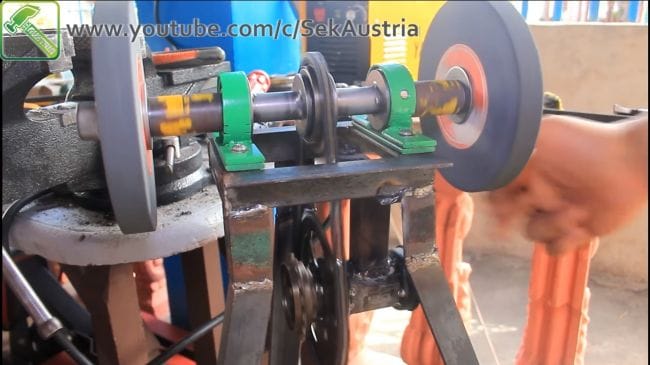

Шаг десятый. Покраска и испытания
В завершении покрасьте сое детище, так станок будет лучше смотреться, да и не будет ржаветь. Автор без проблем точить своим станком кухонный топорик, а потом нарезает им помидор. Также была предпринята попытка наточить сверло, но этот вариант не очень хорошо, так как точильный диск имеет слишком крупные зерна, плохо отцентрирован, да и одновременно нажимать на педаль и выполнять тонкую работу очень проблематично.

На этом все, надеюсь, проект вам понравился. Удачи и вдохновений при изготовлении собственных проектов, не забывайте делиться ими с нами!

3 способа сделать самодельный заточной станок

Наждак своими руками можно изготовить из двигателя обычной стиральной машины, дрели, либо болгарки. Чертежи сборки заточного станка и подробные видеоинструкции по монтажу точила.

Есть несколько электрических инструментов, которые постоянно нужны в доме. Одним из таких можно назвать заточной станок или наждак. Агрегат пригодится не только для чисто мужских потребностей, как-то: заточить сверло, удалить заусенцы или снять фаску, но во многом выполняет повседневные задачи. Здесь и заточка ножей, и приведение в порядок садового инструмента. Самое простое, но не самое дешевое – купить готовый станок. Есть и другой вариант – это изготовить наждак своими руками. Для этого совсем не нужно покупать дорогие детали или обладать инженерными навыками.

Преимущества того, чтобы соорудить самодельный наждак своими руками, очевидны: конструкция будет разработана под себя, материалами здесь могут служить стальные обрезки, которые вечно мешаются под ногами, двигатель можно взять от старой стиралки – в общем, при минимальных финансовых и физических затратах реально получить отличную вещь.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями. Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки.

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Не стоит брать электродвигатель от стиральной машины-автомата, если он высокооборотистый. Обороты наждака не должны превышать 1500 в минуту, иначе работать на таком станке будет опасно.

Какой двигатель выбрать

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию. Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Кожух по правилам должен закрывать рабочий инструмент со всех сторон, оставляя открытым лишь небольшое окно в рабочей зоне, а именно часть торца и боковых плоскостей круга наждака.

Этапы сборки наждака своими руками

1. Основание станка – это плита ДСП 50х50 см. В ее среднюю часть укладывают двигатель и габариты двигателя очерчивают карандашом, чтобы примерно знать, где он будет установлен.
2. У двигателя, как правило, имеется четыре шпильки или длинных винта, которыми стянут его корпус. Две соседние шпильки и будут теми точками, куда будут прикручены опорные скобы.
3. Опорные скобы наждака в виде буквы «П» изготавливают из двух отрезков оцинкованной стали шириной 5 см и длиной такой, чтобы расстояние между ножками было равно расстоянию между шляпкой и гайкой винта, а высота ножек примерно равна 6 см. В ножках каждой скобы сверлят отверстия под винт, в длинной части скобы – два отверстия под саморезы.
4. Раскручивают два соседних винта, надевают на лепестки крышек корпуса скобы и вновь ставят винты на место.
5. Скобы поворачивают так, чтобы их длинные стороны лежали друг с другом в одной плоскости, и затягивают винты.
6. Двигатель устанавливают в ранее очерченное место на скобы и прикручивают их саморезами к плите наждака.

Крепление пусковой схемы и тумблера к основанию:

1. Берут литровую пластиковую емкость с крышкой из-под акриловой краски (или подобную) и крышку прикручивают рядом с двигателем так, чтобы в нее можно было вставить емкость, перевернув последнюю вверх дном.
2. На бортике ведра делают пропил под провода, а на дне ведра устанавливают тумблер рычагом переключателя наружу.
3. На крышку термоклеем приклеивают все конденсаторы, соединяют их пайкой с тумблером и шнуром питания.
4. Ведро надевают и защелкивают на крышке, предварительно вставляя провода в заранее сделанную прорезь.

1. Из фанеры электролобзиком выпиливают два кружка диаметром 60 мм и один кружок диаметром 32 мм.
2. В середине каждого круга сверлят отверстие диаметром, равным диаметру рабочего вала двигателя.
3. Два кружка разного диаметра совмещают отверстиями и соединяют между собой при помощи клея и двух саморезов.
4. В полученной детали, в торце более крупного кружка, сверлят сквозное отверстие диаметром 3 мм к центру и в это отверстие вкручивают саморез (стопорный) так, чтобы он был виден в центральном отверстии.
5. Вдоль вала двигателя с одной стороны снимают 2 мм стали для того, чтобы упершийся в это место стопорный саморез не давал прокручиваться фланцу.
6. Фланец надевают на вал двигателя и фиксируют саморезом.
7. На фланец надевают камень и стягивают его саморезами через деревянный кружок.

Изготовление защитного кожуха:

1. Защитный кожух состоит из двух частей, обе из которых представляют усеченные конусы. Расстояние между ними должно быть на 2.5 см шире, чем толщина заточного круга.
2. Боковые части и торец кожуха изготавливают из оцинкованной стали и соединяют между собой при помощи пайки мощным паяльником.
3. В одном месте торца болгаркой вырезают окошко под рабочую зону, на боковой стороне делают вертикальную прорезь шириной, равной диаметру вала двигателя, чтобы кожух можно было надеть сверху.
4. Кожух крепят к ДСП наждака при помощи саморезов.

Электронаждак из УШМ

В качестве рабочих камней для этих целей желательно использовать легкие камни с небольшим диаметром. Фланец для крепления такого камня к болгарке лучше заказать у токаря: здесь очень важно, чтобы он был идеально сбалансирован на вале двигателя.

Перед тем как работать на таком станке, его следует хорошо закрепить хомутами к рабочему столу. Во время операции заточки важно использовать плотную одежду, которая надежно будет закрывать все части тела от возможных травм.

Самодельный наждак из дрели

Удобно использовать такой станок, если в наличии имеются тиски – нужно просто аккуратно зажать в них дрель. Другой вариант – закрепить дрель на верстаке, чтобы патрон выглядывал за край стола. Такой самодельный наждак гораздо безопаснее, чем наждак из УШМ, и его очень просто изготовить своими руками.

Уважаемые посетители сайта, поделитесь в комментариях, что вы думаете о создании наждака своими руками и какие есть хорошие конструкции такого самодельного станка.

Как сделать простейший точильно-шлифовальный станок на базе дрели

При отсутствии точильного станка многие элементарные задачи приходится делать дольше, чем это возможно с его помощью. Если вы столкнулись с необходимостью покупки точила, но у вас есть дрель, тогда просто сделайте его на ее базе. Это очень простое и быстрое решение, почти не требующее затрат.

Материалы:

• Брусок 50х70 мм, 50х50 мм;
• болты М10 с барашковыми гайками и шайбами – 2 шт.;
• болты М6 с барашковыми гайками и шайбами – 4 шт.;
• фанера 20 мм;
• стальной уголок 25х25 мм;
• саморезы;
• диск с липучкой под наждачную бумагу.

Процесс изготовления точильно-шлифовального станка

Сборку нужно начать с изготовления крепежа для дрели в виде деревянного хомута. Для этого потребуется 2 бруски 50х70 мм и 50х50 мм длиной по 180 мм. Их необходимо сложить вместе через тонкую проставку толщиной 5-8 мм из фанеры или МДФ.

Бруски сжимаются струбциной вместе с ней, после чего просверливаются в центре коронкой. Диаметр той должен соответствовать сечению корпуса дрели за патроном, где устанавливается съемная рукоять.

Половинки хомута просверливаются поперек под болты М10.

Затем нужно выпилить подошву станка из фанеры.

Она просверливается так, чтобы на нее можно было прикрутить хомут с помощью длинных болтов. Головки последних нужно будет впрессовать заподлицо.

Теперь на станок можно установить дрель.

Далее нужно зажать в ее патроне диск с липучкой под наждачную бумагу.

Ориентируясь по его расположению, готовятся 2 отрезка уголка. Они просверливаются по одной полке, чтобы прикрутить их к подошве. На второй полке в них выпивается паз.

Полученные из уголков салазки прикручиваются к подошве.

Затем из фанеры делается столик. Он должен быть немного уже, чем расстояние между вертикальными полками уголков.

Столик просверливается напротив пазов.

Затем через эти отверстия его нужно прикрутить к салазкам болтами.

Это позволит регулировать его положение. После этого по желанию на него приклеивается пластиковая или резиновая накладка.

Теперь станок может использоваться по назначению. Отодвигая столик, можно менять оснастку. Это может быть диск с липучкой под наждачную бумагу или лепестковый круг. Последний зажимается на переходнике с помощью гайки от болгарки.

Смотрите видео

Наждак своими руками

Большое распространение получил наждак. Он может применяться для заточки режущей кромки ножа или ножниц, а также многих других режущих предметов. В продаже встречается просто огромное количество различных моделей, все они характеризуются своими определенными эксплуатационными качествами. Слишком высокая стоимость определяет то, что многие решают создать наждак своими руками. Рассмотрим особенности самодельного варианта исполнения подробнее.

Принцип работы самодельного устройства

Прежде чем изготовить самодельный наждак своими руками нужно рассмотреть особенности его принципа работы. Они заключаются в нижеприведенных моментах:

1. При изготовлении инструмента в качестве основы применяется стиральная машина и другие распространенные бытовые приборы.
2. Основой конструкции становится электродвигатель, от которого передается вращения. Именно он запускает устройство.
3. От электрического двигателя отходит вал, к которому подбирается наиболее подходящие насадки. Выточить их можно своими руками при наличии токарного или фрезеровального станка.
4. На специальной насадке устанавливается наждачный круг, который будет проводить механическую обработку поверхности.

При подключении прибора к электросети двигатель начинает работать, передавая вращение наждачному кругу. Принцип работы наждака довольно прост, поэтому его создать можно своими руками при применении подручных материалов.

Выбор электродвигателя

Основным элементом рассматриваемой конструкции является электрический мотор. Собирая самодельный наждак уделяется внимание следующим рекомендациям:

1. Чаще всего используется двигатель от стиральной машины, к примеру, «Волга» или «Сибирь». Устанавливаемые движки на этих приборах характеризуются высокой производительностью и надежностью, при этом обойдется дешево. Кроме этого, с них забирается выключатель для создания блока управления.
2. Больше всего подходят электрические двигатели, которые имеют от 1 до 1,5 оборотов в минуту. Нельзя использовать варианты исполнения с числом оборотом более трех тысяч. При подобной нагрузке конструкция, созданная своими руками, не выдержит ее, наждачный круг может сломаться. Слишком большое количество оборотов подходит в случае, если нужно провести полировку, а не заточку поверхности.
3. При создании наждака своими руками и использовании двигателя с большим количеством оборотов следует использовать наждачные круги высокой прочности. Только они смогут выдержать оказываемую нагрузку.
4. Показатель мощности должен находится в пределе от 100 до 200 Вт. При желании можно повысить показатель до 400 Вт, но не более.

Двигатель для наждака

Устанавливаемый мотор может быть однофазным и трехфазным. Рекомендуется отдавать предпочтение однофазным вариантам исполнения, так как они могут питаться от бытовой сети. Трехфазные характеризуются высокой производительностью, в меньшей степени подвержены нагреву.

Подготовка фланца

Для создания рассматриваемой конструкции своими руками также потребуется фланец. При необходимости его можно выточить своими руками или обратиться к профессиональному токарю. Особенностями этого этапа назовем следующие моменты:

1. Нужно знать диаметр посадочного отверстия используемого наждачного круга.
2. При создании фланца учитывается диаметр вала. Фланец и вал должны обладать схожими диаметрами, слишком большой зазор может привести к серьезным проблемам.

Подобный элемент крепится при помощи гайки, болта и шайбы. Нарезание резьбы проводится с учетом того, в каком направлении будет вращаться выходной вал. К примеру, при вращении круга по часовой стрелке, то нарезаемая резьба должны быть левой. За счет выбора противоположно направленной резьбовой поверхности снижается вероятность раскручивания гайки во время работы. Если это произойдет, то рабочая часть слетает на большой скорости, что приведет к травмам и другим повреждениям.

Если не получается изготовить фланец из заготовки, то можно использовать в качестве основы трубу с подходящим диаметром. Устранить зазор между втулкой и валом можно путем применения уплотнительного материала. Если зазор слишком большой, то используется несколько втулок различного диаметра.

Направление движения наждака

Перед изготовлением самодельной конструкции своими руками необходимо определиться с тем, в каком направлении будет двигаться ротор. Асинхронные двигатели могут менять направление движения рассматриваемого элемента в зависимости от того, как был подключен источник питания. Особенностями подобного момента назовем следующую информацию:

1. Перед подключением источника питания определяется предназначение обоих обмоток. Измерение сопротивления проводится тестером, у рабочей оно в несколько раз ниже, чем пусковой
2. Обмотка, предназначенная для работы устройства, подключается к источнику энергии. Пусковая подводится реле и катушке, после чего устройство включается.

Меняя положение проводки можно задавать требуемое направление движения ротора. От этого зависит то, по часовой стрелке или против будет вращаться наждак.

Установка устройства

После сборки наждака его крепят на основе, в качестве которой часто применяется верстак. Крепление проводится при применении обычных болтов. Важно выбрать основу, которая сможет выдержать сильную вибрацию и нагрузку. Самостоятельное изготовление опоры можно провести при использовании металлических пластин и уголков.

При точении режущей кромки может возникать сильная вибрация. Решить подобную проблему можно при использовании резиновых накладок, которые вырезаются из обычного шланга.

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

1. Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза.
2. Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков.
3. Нельзя проводить работы в перчатках и в одежде с длинными рукавами. Во время движения абразивного круга они могут зацепится, что приведет к травме.
4. Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих. Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности.
5. Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.

Самодельный наждак из двигателя стиральной машины

Стоит учитывать, что шлифовальный наждачный станок своими руками собирается не только при использовании мотора от стиральной машины, но и многого другого оборудования, у которого параметры схожие.

При сборке конструкции уделяется внимание следующим моментам:

1. Все движущиеся элементы должны быть спрятаны в защитный корпус. За счет этого повышается безопасность проводимых работ. Изготовить его можно при использовании листового метала.
2. Не стоит забывать о том, что обычный листовой металл подвержен воздействию ржавчины. Именно поэтому нужно предусмотреть защиты поверхности от подобного воздействия, для чего используется специальная краска или другие вещества. Время от времени обновляя защитный слой можно существенно продлить срок службы устройства.
3. Можно предусмотреть установку нескольких фланцев, которые будут рассчитаны на наждачные круги с различными посадочными отверстиями.
4. Электродвигатель с наждачным кругом может быть соединен жестко или через клиноременную передачу. Для этого проводится установка двух шкивов, которые предназначены для натягивания ремня. При смене диаметра шкивов можно регулировать количество оборотов, передаваемых на наждачный круг.
5. Охлаждение осуществляется за счет активного обдува конструкции, для чего ротор передает вращение и лопастям.
6. Стоит учитывать, что конструкция не защищена от воздействия повышенной влажности. Создавая наждак своими руками уделяется внимание тому, где именно будет устанавливаться конструкция. Для этого подходит домашняя мастерская или большой навес.

Наждак из двигателя для стиральной машины

Самодельный наждак сможет прослужить в течение длительного периода. При этом он не нуждается в обслуживании. Если использовать мотор с разбора и подручные материалы, создаваемая конструкция своими руками обойдется в разы дешевле в сравнении с покупными предложениями.

Точилка для ножей из подручных материалов своими руками

Авторизация на сайте

Привет всем любителям самоделок! Ранее я публиковал статьи по изготовлению Метательного ножа (работа удалена с сайта по требованию РОСКОМнадзора), а так же статью про БЮДЖЕТНУЮ ЗАТОЧКУ НОЖЕЙ и продолжая эту тему хочу показать, как можно из подручных материалов, которые имеются в Вашей мастерской изготовить замечательную точилку для ножей. На изготовление данной точилки не было потрачено и одного рубля, хотя аналоги таких точилок стоят довольно дорого, даже в том же Китае, дешевле 1 тысячи рублей найти невозможно, а мой вариант может повторить каждый и забегая наперед, скажу, что такая точилка просто необходима в каждом доме (жены, мамы, девушки будут в восторге от остроты ножей), да и самому намного приятнее работать, когда нож хорошо заточен, ну и собственно сам процесс по заточке, лично для меня доставляет удовольствие!

Материалы и инструменты

Необходимые материалы и инструменты:

– деревянный брусок;
– пластинка фторопласта;
– 4 винтика под шестигранник;
– стальной пруток;
– толстый электрод;
– металлические уголки;
– пружинка;
– кусок ламината;
– двухсторонний скотч;
– наждачная бумага.

Изготовление точилки для ножей

Изготовление корпуса

Изготовление направляющей стойки

Далее под углом примерно 65-70 градусов необходимо просверлить два отверстия, в которые в дальнейшем станет направляющая стойка.

Затем просверлил отверстия в прижимной пластине и деревянной стойке. В пластине сделал небольшой патай, что бы винтики как можно глубже садились в нее, а в стойке запрессовал гайки.

Далее просверлил два отверстия в направляющей пластине, причем на одном из них снял фаску, что бы увеличить угол хода точильной направляющей.

Эту пластинку при помощи того же винтика и барашка ставим на направляющую и зажимаем. При помощи этой пластинки, можно довольно точно выставлять необходимый угол заточки.

Нож зажимается очень прочно и без отпуска винтиков вытащить его невозможно.

Основную направляющую сделал из стального прутка длинной 56 см. На него с одного конца одел ручку от старого напильника, что бы удобнее было работать. Зажимные уголки сделал из старого хомута, просто согнул его и просверлил по отверстию. Эти уголки держит гайка с нарезанной резьбой для зажимного винтика, а так же установил пружину, что бы можно было быстро менять камни.

Изготовление шлифовальных камней

“Камни” были сделаны из обычного куска ламината. Расчертил на полоски шириной примерно 2-2,5 см и длинной в 20 см. Эти отрезки уже имеют выступы по краям, поэтому больше ничего вырезать не пришлось. Данный “камень” плотно зажимается в направляющей, но в то же время его легко снять и поставить новый. На полоски ламината наклеил двухсторонний скотч и на него наклеил наждачную бумагу, разной зернистости и каждый сбоку подписал.

Тестирование самодельной точилки для ножей

Вот точилка и готова. Теперь необходимо протестировать ее. Зажимаем нож и начинаем точить.

Готовый результат заточки

Примерно минут через 15-20 получается вот такой вот результат!

Проверяем остроту на бумаге

Теперь необходимо протестировать! Бумагу режет просто идеально, практически как бритва!

Проверяем остроту лезвия на пластике

Видео по изготовлению простой точилки для ножей

Так что данной точилкой я очень доволен и нужно было сделать ее намного раньше!

Ну и попытаю удачу в конкурсе и так же всем участникам ее пожелаю!

На этом все, если что-то упустил или непонятно, спрашивайте, всем отвечу!
Большое спасибо за внимание и до новых самоделок!

Приспособления для заточки сверл по металлу: устройство и чертежи, приспособы в домашних условиях

В этой статье мы расскажем, что нужно делать, чтобы не покупать каждый раз новый расходный материал для токарного станка и сверления. Поделимся, какие существуют лучшие ручные и автоматические приспособления (точила) для заточки маленьких и больших сверл по металлу, как изготовить их в домашних условиях, а также как сделать точилку своими руками.

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

• издается посторонний звук – скрип, свист;
• происходит быстрый нагрев;
• полученное отверстие обладает низким качеством, на нем есть зазубрины;
• стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

Покупные устройства

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узкоспециализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

• экономичность – изготовить его можно из подручных материалов;
• приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
• уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственные самодельные точилки для сверл своими руками.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

• со стандартным набором режимов по классическим размерам;
• с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Советы по изготовлению кондуктора для заточки сверла самостоятельно

Нюансы и особенности:

• новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
• работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
• ручной привод неэффективен, понадобится подключение движка;
• обязательно предварительное составление чертежа;
• на схеме необходимо отразить размеры и способы крепления.

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

• одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) к абразивному кругу, двигать инструмент при этом не нужно;
• цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с приспособлением для заточки сверл на наждаке

Часто бывают допущены промахи:

• Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
• Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно, у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Какие углы должны быть для работы с разными материалами

Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

Заточка в градусах

Алюминий, дерево, керамогранит

Самодельная стойка – приспособление для заточки сверла по металлу: как правильно точить и их конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

• основания;
• крепежного элемента для зажима инструмента;
• упорный механизм;
• винт, регулирующий подачу;
• зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла своими руками в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

• Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
• Угол заточки должен соответствовать полученным краям – 120 градусов.
• Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
• Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

• выполняйте детали из металла, а не пластиковые;
• соедините наждачный круг с патроном при помощи кольца;
• наждачный конус можно изготовить на токарном станке;
• внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего для качественной заточки сверла. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Самоделка: оправка для заточки сверл из дверных петель своими руками

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

• нижняя часть фиксируется на подручнике;
• верхняя перемещает заготовку;
• нижний палец нужно вытащить, оставить только верхний;
• следует разрезать на две части одну из петель – одна из них регулирует наклон;
• нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
• далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этой самодельной приспособы необходима втулка с диаметром в точности повторяющим размер сверла, заточка которого будет производиться своими руками. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Требования безопасности

• всегда надевайте перчатки, закрытую обувь и одежду;
• проверяйте фиксацию элементов перед включением электропривода;
• станки должны иметь заземление;
• обеспечьте рабочую зону освещением и легким доступом к столу.

Работаем с бетонным инструментом

• используйте круг с алмазным напылением;
• работайте на низких оборотах;
• начните с углов кромок, они должны быть под 90 градусов, затем – задние поверхности.

Если высота режущей части не превышает 10 мм, легче купить новую насадку.

Как заточить сверло по металлу: приспособление на дрель

Мы осветили все возможные варианты, подробнее остановимся на одном из самых популярных. Его фото:

Конструкция

Состоит из следующих элементов:

• пластикового корпуса;
• наждачного круга;
• муфта для соединения с электродрелью;
• крышка с отверстиями разного диаметра.

Преимущества и недостатки

• низкая стоимость;
• легкость управления;
• размерный ряд – от 3 до 10 мм.

• не подходит для заводского, постоянного использования;
• нельзя применять для сломанных резцов;
• низкая фиксация в патроне;
• нельзя индивидуально настраивать угол.

Сферы применения

Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

Как подобрать насадку

Факторы для выбора:

• совместимость диаметра с дрелью;
• углы заточки;
• размеры отверстий для сверл;
• производитель;
• наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают простым приспособлением для заточки своими руками не только сверл, но и других инструментов:

• дисковых пил;
• ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Описание порядка сборки упора для заточки сверл: самодельное приспособление в домашних условиях

Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается элемент В, а Г крепится к патрону.

Многообразие изделий

Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:

• Sparta.
• Bosch.
• KWB.
• Dremel.
• STURM и другие.

Будьте осторожны с китайскими аналогами.

3 простых самодельных устройства для заточки сверл своими руками: как сделать

Мы уже рассказали о принципах действия основных приспособ, а теперь дадим ролики с описанием, чтобы вы могли по инструкции дома сделать такие же аппараты.

Из дверных петель

Из гайки

На болгарке

На дрели

В статье мы рассказали про типы заточных станков для сверл, привели чертежи. Рекомендуем следовать правилам безопасности, описанным выше, чтобы не получить травму, а также не испортить электрические приборы.
